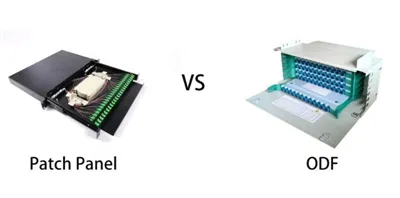

За пределами поверхности: почему ODF — это больше, чем просто большая патч-панель
Mar 27, 2026| Что делает патч-панель: видимый интерфейс
Стандартная волоконно-оптическая патч-панель выполняет целенаправленную,-определенную задачу: терминирование и перекрестное-соединение.
Это модульная панель, обычно высотой 1U или 2U, предназначенная для установки в стандартную 19-стойку для оборудования. Его основными компонентами являются порты адаптера-LC, SC, MPO или другие типы разъемов,-установленные на передней панели. Кабели, входящие в панель, подключаются к этим портам, создавая понятный и организованный интерфейс, к которому технические специалисты могут подключать патч-корды для подключения оборудования.
Что обычно включает в себя патч-панель:
• Порты адаптера для перекрестного-соединения
• Базовое крепление кабеля
• Компактный,-эффективный форм-фактор
Чего обычно не включает в себя патч-панель:
• Постоянная защита стыков фидерных кабелей
• Организованное хранилище для лишнего волокна.
• Встроенное-крепление для разветвителей ПЛК
• Уплотнение для нескольких-кабельных вводов для кабелей большого-диаметра
• Масштабируемая емкость, выходящая за рамки фиксированного количества портов
Для простых сред,-например, одна стойка для оборудования в центре обработки данных или небольшой телекоммуникационный шкаф-часто подходит патч-панель. Он обеспечивает чистый интерфейс без лишней сложности.
Но когда патч-панель используется в роли, требующей большего, ограничения быстро становятся очевидными.
Что делает ODF: полная система
ODF не является одним компонентом. Это основа-полной системы, предназначенной для управления всем жизненным циклом оптоволокна в центральном узле сети. Если патч-панель обеспечивает точку подключения, то ODF обеспечивает дом.
Вот пять возможностей, которые принципиально отличают ODF от патч-панели:
1. Интегрированная защита сращивания.
В любой внешней сети предприятия питающие кабели, входящие в центральный офис или точку распределения, должны быть постоянно соединены с косичками, которые подключаются к портам адаптера. Эти соединения являются наиболее критическими-и наиболее уязвимыми-точками в сети.
Патч-панель не предусматривает возможности сращивания. Соединения необходимо выполнять в другом месте, часто в отдельных кожухах для сращивания, установленных где-то в стойке, что создает бессистемную и беспорядочную установку.
Однако ODF включает в себя специальные лотки для сращивания, встроенные непосредственно в раму. Эти лотки защищают каждое сварное соединение с помощью термоусадочных-муфт, упорядочивают их для облегчения идентификации и защищают от вибрации и смещения. Результатом является чистое интегрированное решение, в котором сращивание и заделка совмещаются в одной системе.
2. Хранение провисшего волокна
Волоконно-оптические кабели никогда не достигают нужной длины. Всегда имеется запас провисания, который необходимо хранить-тщательно свернутым, защищать от перекручиваний и поддерживать необходимый радиус изгиба, чтобы предотвратить микро-изгибы, вызывающие потерю сигнала.
Патч-панель не имеет места для хранения. Лишнее волокно в конечном итоге свободно сворачивается за стойкой, часто завязывается лентой или-молнией таким образом, что это нарушает требования к радиусу изгиба.
ODF спроектирован со встроенным организованным хранилищем провиса. Катушки, направляющие и специальные лотки для хранения позволяют техническим специалистам аккуратно сматывать и закреплять лишнее волокно, сохраняя правильный радиус изгиба и защищая волокно от повреждений при обращении в будущем.
3. Монтаж интегрированного сплиттера
Сети FTTH и FTTx используют разветвители ПЛК для распределения одного оптического сигнала нескольким пользователям. Эти разветвители-будь то 1 x 2, 1 x 4, 1 x 8, 1 x 16 или 1 x 32 должны быть размещены, защищены и организованы внутри точки распространения.
Патч-панель не предусматривает установки сплиттеров. Их часто монтируют снаружи с помощью кронштейнов или просто оставляют незакрепленными внутри шкафов, создавая беспорядок и увеличивая риск повреждения во время обслуживания.
ODF включает в себя специальные слоты для установки сплиттера, предназначенные для надежного крепления стандартных модулей сплиттера ПЛК. Сплиттеры вставляются на место так же, как панели адаптеров, создавая чистую, профессиональную установку, которую легко обслуживать и масштабировать.
4. Профессиональное управление кабельными вводами
В центральной распределительной точке несколько фидерных кабелей-диаметра большого диаметра входят в каркас с внешних маршрутов предприятия. Эти кабели содержат элементы, обладающие значительной прочностью на разрыв (стальная или арамидная нить), и их необходимо правильно закрепить, чтобы напряжение не достигло деликатных волокон внутри.
Патч-панель обычно имеет небольшие отверстия для ввода кабеля с минимальной разгрузкой от натяжения,-подходящие для внутренних соединительных кабелей, но не для внешних питающих кабелей.
ODF оснащен надежными системами кабельных вводов. Прочные-зажимы, уплотнительные втулки и специальные точки крепления силовых элементов гарантируют, что каждый входящий кабель надежно закреплен, изолирован от пыли и влаги и защищен от тягового усилия.
5. Масштабируемая емкость
Патч-панель имеет фиксированную плотность портов: 24 порта в 1U, 48 портов в 2U. Если вам нужна большая емкость, вы добавляете еще одну панель,-и еще, и еще, и еще,-создавая стек отдельных блоков с отдельными кабельными вводами и отдельным управлением.
ODF предназначен для масштабирования. Модульные лотки, сменные панели адаптеров и расширяемые рамы позволяют увеличить емкость с 24 волокон до 144, 288 или даже более-в рамках единой унифицированной системы. Когда необходимо увеличить емкость, вы добавляете модули, а не целые новые фреймы.
Почему различие имеет значение на практике
Выбор патч-панели, когда вам действительно нужен ODF, приводит к каскаду эксплуатационных проблем:
• Соединения, оставленные незащищенными-подвержены воздействию пыли, влаги и случайных повреждений
• Провисшие волокна свернуты беспорядочно,-создают микро-изгибы, ухудшающие качество сигнала.
• Разветвители, закрепленные с помощью ленты или стяжек-молний-кошмар при обслуживании, ожидающий своего часа
• Точки ввода кабеля негерметизированы-, что позволяет проникать пыли, влаге и даже вредителям.
• Расширение мощностей требует совершенно новых корпусов,-создает лоскутное одеяло из несовместимого оборудования.
Эти ярлыки не экономят деньги. Они переносят затраты с предварительных закупок на долгосрочные-операции: более частые сбои, более продолжительное время устранения неполадок, более высокий риск перебоев в обслуживании и возможная замена инфраструктуры, которая никогда не была предназначена для ее фактической роли.
Практическое правило
Используйте патч-панель, когда вы заделываете кабели внутри одной стойки или шкафа, где все сращивание, резервное хранение и разделение выполняются в другом месте,-обычно в отдельном ODF или корпусе для сращивания.
Используйте ODF при управлении центральной точкой распределения для участка сети,-где питающие кабели подводятся снаружи, выполняются сращивания, размещаются разветвители, а волокна организуются для долгосрочного-обслуживания в нескольких нижестоящих точках.
Суммируя:Патч-панель — это компонент, предназначенный для определенной ограниченной роли. ODF — это система, призванная служить сердцем вашей оптоволоконной сети.
