Волоконно -оптическая многопорт терминал

MST волоконно -оптическая многопорт терминал



Оптоволоконно-вспомогательная терминала (модель GL-MST 01-12) FTTX-инфраструктуры подключения разработана с нуля для удовлетворения уникальных требований FTTX сетей. Решения Glory Optical, разработанные для эксплуатационной эффективности и масштабируемости, упрощают установку, обслуживание и управление сетью от центрального офиса\/головного завода на внешний завод.

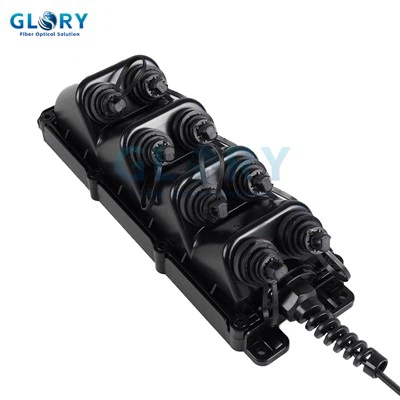

Волоконная оптическая многопорт-терминал (Box MST) включает в себя заводские затвердевшие технологию крепления соединителя, созданную для выдержания прочной внешней среды завода. Эти специально разработанные закаленные разъемы предварительно завершены и запечатаны в окружающей среде для развертывания в кабельных системах оптических капель. Завершенные кабели экологически устойчивы, обеспечивая надежный интерфейс для кабелей для выпадения волокна в наружных установках. Эта закаленная система соединительного соединения резко снижает требования к сплайсингу труда. Кроме того, бурные оптические разъемы закалены для защиты от экстремальных температур, влаги, воздействия ультрафиолетового излучения, химических веществ и других суровых условий, распространенных в внешних растительных средах.



Технические характеристики:



Название элемента	Волоконно-оптическая многопорт терминал MST Box GL-MST 01-12
Размер	4 порт: 111,4 x 210,8 x 87,8 мм 6 порт: 112 x 267,5 x 89 мм 8 порт: 112,5 x 337,4 x 92,5 мм 12 порт: 137,9 x 364,7 x 110,2 мм
IP -ставка	IP68
Тип продукта	Доступ к терминалу
Порт	6\/6\/8\/12 портов
Адаптер	Закаленный SC, закаленный LC Duplex, закаленный MPO
Вход	Кабельная железа или адаптер Optitap
Фидерной кабель	1,2,4,6,8 ядер для вариантов
Длина подачи кабеля	Индивидуально
Тип заглушки	Заглушка хвоста
Заглушка хвоста	-40 to +85 степень
Метод монтажа	Полюс, пьедестал, рука или прядь

Кабельные спецификации:

Кабельный тип	Плоский кабель капель
Размер кабеля	3. 0 x4.5mm; 4х7 мм; 4,5x8,1 мм; 4,5x9,8 мм
Количество кабеля	1
Кабельная заглушка	50 метров на заказ
Затухание, максимум	{{0}}. 30 дБ\/км при 1550 нм|0,40 дБ\/км при 1310 нм
Направленность, минимум	60 дБ
Диапазон длины волны	1260–1635 нм
Потеря вставки, терминальный разъем, макс.	0. 4db
Возвращение потери, разъем, минимум	65 дБ



Структурное чертеж MST волоконно-оптической терминал Multiport GL-MST 01-12



Функции:





• Полево волокна Multiplic Multiport-LST предварительно создан, чтобы минимизировать корректировки поля и уменьшить необходимость повторного доступа на месте.

• Оптитап закаленные разъемы являются фабричными и экологически запечатанными для надежного развертывания кабелей оптического кабеля.

• Адаптерные порты подключаемой и игры включают быстрое установку кабеля в точках доступа к внешним заводам сети.

• Терминал обеспечивает надежные экологические показатели, выходящие из экстремальных температур и суровых условий работы.

• Следует на заводе, IP 68- Разъемы.

• Гибкие конфигурации портов доступны в 2, 4, 6 или 8 вариантах порта в соответствии с различными потребностями.

• Универсальный монтажный кронштейн поддерживает широкий спектр конфигураций установки для адаптации развертывания.



Приложения:



Приложения FTTX, за пределами зданий и полюсов.

• Окончательное решение «плагин и воспроизведение» для прочного и надежного сервисного соединения в внешнем сегменте завода\/падения сети

• Подготовленные для технического специалиста и значительно упрощает установку и обслуживание, минимизируя сплайсинг, требуемый на стороне распространения сети

• Эффективные решения, обеспечивающие более низкие общие установленные затраты в сети FTTX

• Облегчает легкое устранение неполадок, так как обслуживание может быть выполнено в волоконно -оптической мультипопортной терминале MST, просто отключив разъем, а не разбивая сплайс или переходя непосредственно к боковой стороне дома



Общая информация об установке:



Конфигурация волокна и порта



В зависимости от упорядоченной опции, волоконно -оптическая терминала MST FiberHub оснащена 2, 4, 6, 8 или 12 оптическими портами. Номера портов формируются на корпусе MST. Волокна в распределительном кабеле имеют цветовой кодировки, чтобы соответствовать соответствующим оптическим портам. В таблице ниже перечислены номера портов и цвета связанных оптических волокон для разных версий MST.



Порт	Цвет волокна	Порт	Цвет волокна	Порт	Цвет волокна
1	Синий	5	Сланец	9	Желтый
2	Апельсин	6	Белый	10	Фиолетовый
3	Зеленый	7	Красный	11	Розовый
4	Коричневый	8	Черный	12	Аква



Полюс\/воздушная\/настенная волоконно -оптическая многопорт -терминал:



ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:



1 технология закаленного соединителя против полевого сплайсинга



Модель затрат, сравнивающая затраты на установку традиционной сплайсированной архитектуры FTTX с той, которая включает в себя технологию закаленного соединителя MST в {0}} Домашнее подразделение, представлена ​​ниже. Используя волоконно -оптическую модель многопорта, затраты на кабель снизились более чем на 85%, в первую очередь потому, что кабель теперь включен в затраты на терминал. Стоимость вытягивания волоконных кабелей снизилась примерно на 25%, а затраты на сплайсинг снизились примерно на 70%. Несмотря на то, что подход MST понес дополнительные затраты на терминалы обслуживания, общая стоимость была значительно ниже для распределения сетевой сетевой, адекций на 19% меньше за дом.



Кабельная часть сети Drop, между терминалами обслуживания и ONT, также предлагает множество преимуществ с помощью подхода затвердевшего разъема. Технические специалисты могут использовать предварительно подключенный кабель, который предварительно соединен на обоих концах на заводе и разрезан на определенные длины, чтобы установить его между сервисным терминалом и домом. Эти кабели могут быть установлены любым техником, возможно, тем же человеком, который соединяет электронику в каждом доме. Это значительно снижает стоимость установки кабелей с точки зрения времени и требуется уровень мастерства. Техник просто должен чистить грани разъема на каждом конце и подключить их.



Общая стоимость использования кабелей с заводскими подключениями вместо установки кабелей сплайсированной кабельной кабели составила не менее 25% меньше. Поскольку поставщики услуг могут достичь комбинированной экономии почти 25% во всей части OSP волоконного завода, бизнес -обоснование для архитектуры, которая включает в себя закаленные разъемы MST, является убедительным.



Кроме того, дополнительные операционные сбережения могут быть получены в течение срока службы сети. Экономия эксплуатационных расходов, полученная в результате получения соединительной инфраструктуры FTTX, становится очевидной с точки зрения более быстрого обхода, простоты обслуживания и устранения неполадок, необходимости меньшего количества технических специалистов и оборудования в целом и в целом меньше рулонов грузовиков. В целом, подход с закаленным разъемом падения приводит к более низким общим установленным затратам для сети FTTX.
